De uitgebreide gids voor watergekoelde condensatoren: verbetering van de prestaties en levensduur

De grondbeginselen van watergekoelde condensatoren begrijpen

Watergekoelde condensatoren vertegenwoordigen een cruciale vooruitgang in het beheer van thermische energie in elektronische en elektrische systemen met hoog vermogen. In tegenstelling tot hun luchtgekoelde tegenhangers maken deze gespecialiseerde componenten gebruik van de superieure warmteoverdrachtseigenschappen van water om overtollige warmte af te voeren, waardoor optimale bedrijfstemperaturen worden gehandhaafd en ongeëvenaarde betrouwbaarheid en prestaties worden gegarandeerd in veeleisende toepassingen.

Wat is precies een watergekoelde condensator?

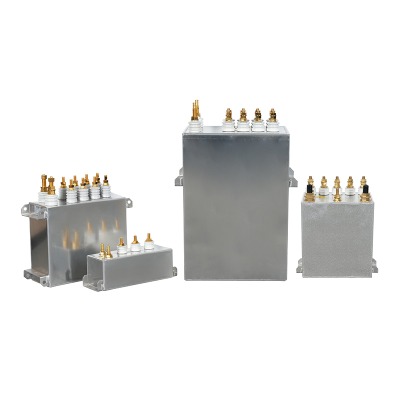

Een watergekoelde condensator is een passieve elektronische component die is ontworpen om elektrische energie op te slaan en vrij te geven, geïntegreerd met een intern koelmechanisme dat water circuleert om de tijdens de werking gegenereerde warmte te verwijderen. Dit ontwerp is van het grootste belang in toepassingen waar hoge rimpelstromen en snelle laad-ontlaadcycli een aanzienlijke thermische belasting genereren, die, als er niets aan wordt gedaan, diëlektrische materialen kan aantasten, de equivalente serieweerstand (ESR) kan verhogen en uiteindelijk tot voortijdig falen kan leiden. Het kernprincipe hangt af van het feit dat water een veel hogere specifieke warmtecapaciteit en thermische geleidbaarheid heeft vergeleken met lucht, waardoor het veel efficiënter warmte kan absorberen en afvoeren.

De constructie omvat doorgaans een metalen behuizing, vaak koper of aluminium, die het condensatorelement bevat (een combinatie van elektroden en diëlektricum). Deze behuizing is ontworpen met een intern labyrint of kanalen waardoor koelvloeistof dicht bij de warmtegenererende onderdelen kan stromen. Er zijn in- en uitgangspoorten aangebracht voor aansluiting op een extern koelsysteem. Dit gehele samenstel is hermetisch afgesloten om lekkage van koelvloeistof naar het condensatorelement te voorkomen of omgekeerd. De keuze van de koelvloeistof kan variëren; Hoewel gedeïoniseerd water gebruikelijk is vanwege de uitstekende thermische eigenschappen en de lage elektrische geleidbaarheid, worden soms mengsels met glycol of andere remmers gebruikt om bevriezing of corrosie te voorkomen.

De cruciale rol van koeling in de condensatorfunctie

Warmte is de voornaamste vijand van elke condensator. De levensduur van een condensator is omgekeerd evenredig met de bedrijfstemperatuur; voor elke 10°C stijging boven de nominale temperatuur wordt de levensduur doorgaans gehalveerd. Deze Arrhenius-wet van uitvalpercentages onderstreept het belang van effectief thermisch beheer. In watergekoelde condensatoren gaat het actieve koelsysteem deze thermische degradatie direct tegen. Door de kerntemperatuur ruim binnen veilige grenzen te houden, kunnen deze condensatoren:

• Behoud hogere rimpelstroomwaarden zonder derating.
• Handhaaf stabiele capaciteits- en ESR-waarden gedurende een langere periode.
• Werk betrouwbaar in omgevingen met hoge omgevingstemperaturen.
• Bereik een aanzienlijk langere levensduur in vergelijking met luchtgekoelde units met een vergelijkbaar vermogen.

Dit maakt ze onmisbaar in scenario's waarin falen geen optie is en waar passieve koelingsmethoden simpelweg onvoldoende zijn.

Belangrijkste voordelen van het implementeren van waterkoeling in capacitieve systemen

De integratie van waterkoelingstechnologie in condensatoren brengt een groot aantal voordelen met zich mee die zich direct vertalen in verbeteringen op systeemniveau. Deze voordelen zijn het meest uitgesproken in toepassingen met een hoge vermogensdichtheid, waarbij de ruimte beperkt is en efficiëntie van het grootste belang is.

Superieur thermisch beheer en vermogensdichtheid

Het belangrijkste voordeel is de dramatische verbetering van de warmteafvoer. De thermische geleidbaarheid van water is ongeveer 25 keer die van lucht, en de specifieke warmtecapaciteit is ongeveer vier keer groter. Dit betekent dat een waterkoelsysteem dezelfde hoeveelheid warmte kan afvoeren met een veel kleiner volumestroom en een lagere temperatuurstijging in de koelvloeistof zelf. Vervolgens, watergekoelde condensator voor hoogvermogenomvormer systemen kunnen compacter worden ontworpen terwijl ze hetzelfde vermogen kunnen verwerken, of kunnen een aanzienlijk hoger vermogen aan in dezelfde vormfactor. Dit leidt tot een algehele toename van de vermogensdichtheid van het hele systeem, een cruciale factor in moderne elektronica zoals omvormers voor hernieuwbare energie en industriële motoraandrijvingen.

Verbeterde betrouwbaarheid en operationele levensduur

Door consequent lagere bedrijfstemperaturen te handhaven, ervaren watergekoelde condensatoren minder thermische stress. De elektrochemische processen die leiden tot de verdamping van elektrolyt en de geleidelijke afbraak van het diëlektricum worden aanzienlijk vertraagd. Dit resulteert in een langzamer verloop van belangrijke parameters zoals capaciteit en ESR in de loop van de tijd. Waar een standaardcondensator bijvoorbeeld na 10.000 uur bij 85°C een capaciteitsverlies van 20% kan zien, kan een watergekoeld equivalent dat bij 55°C werkt na dezelfde duur slechts een verlies van 5% vertonen, waardoor de levensduur van het onderdeel effectief wordt verdubbeld of zelfs verdrievoudigd en de totale eigendomskosten worden verlaagd door minder frequente vervangingen.

De juiste watergekoelde condensator voor uw toepassing selecteren

Het kiezen van een geschikte watergekoelde condensator is een genuanceerd proces dat een zorgvuldige afweging van elektrische, thermische en mechanische parameters vereist. Een misstap bij de selectie kan leiden tot ontoereikende prestaties of systeemstoringen.

Kritieke elektrische parameters

De primaire elektrische specificaties blijven capaciteit (μF), nominale spanning (VDC) en rimpelstroom (armen). Door koeling wordt de rimpelstroomcapaciteit echter aanzienlijk verbeterd. Het is van essentieel belang om de gegevensbladen van de fabrikant te raadplegen om inzicht te krijgen in de rimpelstroom bij verschillende koelvloeistofstroomsnelheden en temperaturen. De watergekoelde condensator met lage ESR is vooral gewild voor toepassingen zoals frequentieomvormers en inductieverwarming, omdat een lage ESR de intrinsieke warmteontwikkeling (I²R-verliezen) minimaliseert, waardoor de taak van het koelsysteem eenvoudiger wordt en de algehele efficiëntie wordt verbeterd. Bovendien moet de capaciteitswaarde stabiel zijn over het beoogde frequentie- en temperatuurbereik van de toepassing.

Thermische en mechanische overwegingen

De thermische weerstand van de condensatorkern naar het koelmiddel (Rth) is een sleutelwaarde. Een lagere Rth duidt op een efficiënter ontwerp dat warmte effectiever in de koelvloeistof overbrengt. Deze parameter is afhankelijk van de interne constructie, de gebruikte materialen en het debiet van het koelmiddel. Het vereiste debiet en de drukval over de condensator moeten compatibel zijn met de bestaande koelsysteempomp. Fysiek moeten de connectortypen (poorten met schroefdraad voor slangen) en hun oriëntatie compatibel zijn met de lay-out van het systeem. Bijvoorbeeld, een compacte watergekoelde condensator voor inductieverwarming moet niet alleen de juiste elektrische specificaties hebben, maar ook een vormfactor die past in de vaak krappe ruimtes van een inductieverwarmingsvoeding.

Diverse industriële toepassingen van watergekoelde condensatoren

De unieke voordelen van watergekoelde condensatoren maken ze tot het favoriete onderdeel in een breed spectrum van zware industrieën. Hun vermogen om extreme elektrische spanningen aan te kunnen en toch koel te blijven, ondersteunt de betrouwbaarheid van veel moderne technologieën.

Vermogenselektronica en hernieuwbare energie

Op het gebied van hernieuwbare energie zetten grootschalige zonne- en windomvormers gelijkstroom om in netcompatibele wisselstroom. Dit proces brengt hoge schakelfrequenties en aanzienlijke rimpelstromen in de DC-tussencondensatoren met zich mee. Hier, watergekoelde DC-tussenkringcondensator eenheden worden ingezet om stabiliteit en een lange levensduur te garanderen. Ze kunnen de hoge rimpelstromen aan, terwijl de geïntegreerde koeling ze op een stabiele temperatuur houdt, waardoor thermische overstroming wordt voorkomen en tientallen jaren betrouwbare service met minimaal onderhoud wordt gegarandeerd, wat cruciaal is voor afgelegen en ontoegankelijke installaties zoals offshore windparken.

Industriële verwarmings- en smeltprocessen

Inductieverwarmings- en smeltsystemen werken op hoge frequenties (van kHz tot MHz) en zeer hoge vermogensniveaus (vaak tot in de megawatt). De tankcondensatoren die in de resonantiecircuits van deze systemen worden gebruikt, worden blootgesteld aan enorme stromen en intense elektromagnetische velden. Een industriële watergekoelde condensator voor smeltoven is speciaal ontworpen voor deze barre omgeving. De robuuste constructie en efficiënte koeling voorkomen diëlektrische doorslag onder extreme elektrische en thermische belasting, waardoor continu gebruik in gieterijen en metaalverwerkingsfabrieken voor het smelten, smeden en warmtebehandeling van metalen mogelijk wordt.

Medische en wetenschappelijke apparatuur

Toepassingen met hoog vermogen zijn niet beperkt tot de zware industrie. Apparatuur zoals MRI-machines (Magnetic Resonance Imaging) en deeltjesversnellers vereisen extreem stabiele en krachtige elektrische systemen. Watergekoelde condensatoren worden gebruikt in de gradiëntversterkers en RF-versterkers van dergelijke apparatuur, waar over hun stabiliteit en betrouwbaarheid niet kan worden onderhandeld om nauwkeurige diagnostiek en wetenschappelijke metingen te garanderen.

Een vergelijkende analyse: waterkoeling versus luchtkoeling voor condensatoren

Om de waardepropositie van watergekoelde condensatoren echt te waarderen, is een directe vergelijking met traditionele luchtgekoelde methoden essentieel. De verschillen zijn aanzienlijk en hebben invloed op vrijwel elk aspect van het systeemontwerp en de werking ervan.

De volgende tabel schetst de belangrijkste verschillen tussen deze twee koelmethoden:

Zoals de tabel laat zien, gaat de keuze niet over wat universeel beter is, maar over wat geschikter is voor de specifieke toepassing. Waterkoeling is de ondubbelzinnige keuze om de grenzen van kracht en betrouwbaarheid te verleggen.

Best practices voor installatie, onderhoud en systeemintegratie

Een juiste installatie en zorgvuldig onderhoud zijn van het grootste belang om de volledige voordelen en levensduur van een watergekoelde condensator te realiseren. Het negeren van deze aspecten kan leiden tot lekkages, verstoppingen, corrosie en catastrofale storingen.

Juiste installatietechnieken

Mechanische montage moet veilig zijn, maar mag de behuizing van de condensator niet vervormen, omdat hierdoor lasnaden en afdichtingen kunnen worden belast. Het is van cruciaal belang om de door de fabrikant opgegeven aanhaalmomenten voor al het bevestigingsmateriaal te volgen. De leidingaansluitingen vereisen zorgvuldige aandacht. Gebruik geschikte afdichtingen (bijv. O-ringen, ringen) en vermijd het te strak aandraaien van de fittingen, waardoor de poorten beschadigd kunnen raken. De condensator moet zo worden geplaatst dat lucht gemakkelijk uit de interne kanalen kan worden verwijderd tijdens het vullen van het systeem. Idealiter zouden de poorten verticaal naar boven gericht moeten zijn. De koellus moet een filter bevatten om deeltjes op te vangen die de nauwe interne doorgangen van de condensator zouden kunnen verstoppen.

Continu onderhoud en monitoring

Een preventief onderhoudsschema is essentieel. De koelvloeistof moet regelmatig worden gecontroleerd op kwaliteit, inclusief pH-waarde, elektrische geleidbaarheid en de aanwezigheid van remmers. Verslechterde koelvloeistof kan leiden tot interne corrosie en verplating, wat de koelefficiëntie drastisch vermindert en elektrische kortsluiting kan veroorzaken. Het systeem moet periodiek worden gespoeld en opnieuw worden gevuld met vers, geschikt koelmiddel (bijvoorbeeld gedeïoniseerd water met corrosiewerende additieven). Inspecteer alle slangen, klemmen en fittingen regelmatig op tekenen van slijtage, scheuren of lekkage. Het monitoren van de temperatuur van het koelmiddel dat de condensator binnenkomt en verlaat, kan waardevolle diagnostische informatie opleveren; een stijgende delta-T (temperatuurverschil) kan wijzen op een verminderd debiet als gevolg van verstopping of een probleem met de pomp, of op een verhoogde warmteontwikkeling door de condensator zelf, wat een mogelijk dreigend defect aangeeft.

Problemen oplossen met veelvoorkomende problemen in watergekoelde condensatorsystemen

Zelfs bij een perfect ontwerp en perfecte installatie kunnen er problemen ontstaan. Begrijpen hoe u veelvoorkomende problemen kunt diagnosticeren, is de sleutel tot het minimaliseren van downtime.

Koelvloeistoflekken identificeren en oplossen

Een lek is de meest directe en voor de hand liggende faalwijze. Als er koelvloeistof wordt gedetecteerd, moet het systeem onmiddellijk worden uitgeschakeld om schade aan elektrische componenten te voorkomen. Inspecteer visueel alle externe aansluitingen en het condensatorlichaam op de bron. Kleine lekkages bij fittingen kunnen vaak worden verholpen door de verbinding strakker te maken of een afdichting te vervangen. Als het lek echter uit het condensatorlichaam zelf komt (een scheur of een mislukte las), moet de eenheid worden vervangen. Het gebruik van een druktester op de koellus tijdens onderhoud kan helpen langzame lekken te identificeren die niet onmiddellijk zichtbaar zijn.

Verminderde koelprestaties aanpakken

Als de condensator heter wordt dan normaal, heeft de hoofdoorzaak vaak te maken met het koelsysteem en niet met de condensator. Controleer eerst het koelvloeistofdebiet; een verstopt filter, een defecte pomp of een luchtsluis in de lus kunnen de doorstroming ernstig verminderen. Controleer vervolgens de kwaliteit van de koelvloeistof; Vervuilde koelvloeistof met hoge geleidbaarheid of biologische groei kan kalkaanslag op interne oppervlakken afzetten en als thermische isolator werken. De externe warmtewisselaar (radiator) moet ook worden geïnspecteerd om er zeker van te zijn dat deze effectief warmte afgeeft aan de omgeving (deze is bijvoorbeeld niet verstopt met stof). Als dit allemaal wordt uitgesloten, kan de condensator zelf defect raken, wat zich manifesteert als een toename van de Equivalent Series Resistance (ESR), die meer warmte genereert voor dezelfde stroom. Het meten van de ESR van de condensator kan dit bevestigen.

De toekomst van condensatorkoelingstechnologie

De evolutie van watergekoelde condensatoren is aan de gang, gedreven door de meedogenloze vraag naar meer vermogen, kleinere afmetingen en grotere betrouwbaarheid. Toekomstige trends wijzen in de richting van de integratie van slimme monitoringfuncties rechtstreeks in de condensatorassemblage. Sensoren voor real-time meting van de interne temperatuur, druk en zelfs ESR kunnen voorspellende onderhoudsgegevens leveren, waardoor systeemcontrollers worden gewaarschuwd voor dreigende problemen voordat deze downtime veroorzaken. Bovendien zal onderzoek naar nieuwe diëlektrische materialen met inherent lagere verliezen en hogere temperatuurtolerantie synergetisch samenwerken met geavanceerde koeltechnieken om de volgende generatie capacitieve energieopslagoplossingen met ultrahoog vermogen te creëren.
