Een uitgebreide gids voor DC -filmcondensatoren: selectie, toepassingen en voordelen

Inzicht in DC -filmcondensatoren en hun kernfunctionaliteit

DC -filmcondensatoren vertegenwoordigen een kritieke categorie passieve elektronische componenten die specifiek zijn ontworpen voor gebruik in directe stroom (DC) -circuits. In tegenstelling tot hun elektrolytische tegenhangers, gebruiken deze condensatoren een dunne plastic film als hun diëlektrische materiaal, dat zorgvuldig is gemetalliseerd of uitgerust met folie -elektroden. Deze fundamentele constructie is de bron van hun gerenommeerde stabiliteit, betrouwbaarheid en uitstekende elektrische kenmerken. Ze zijn onmisbaar in een breed scala aan toepassingen, van filtering en ruisonderdrukking tot energieopslag en snubbercircuits. De term DC Film Condensatorfabrikant betekent een gespecialiseerde productiefaciliteit gewijd aan de precieze engineering en fabricage van deze componenten, gericht op strikte kwaliteitscontrole om te voldoen aan de veeleisende vereisten van moderne elektronica. Inzicht in de intrinsieke eigenschappen van deze condensatoren is de eerste stap om hun volledige potentieel in elk ontwerp te benutten.

Belangrijkste elektrische eigenschappen

De prestaties van een DC -filmcondensator worden gedefinieerd door verschillende belangrijke elektrische eigenschappen die ingenieurs tijdens het selectieproces zorgvuldig moeten overwegen. Deze parameters hebben direct invloed op hoe de condensator zich binnen een circuit zal gedragen en of deze de beoogde functie effectief zal uitvoeren gedurende de gehele operationele levensduur.

• Capaciteitswaarde en tolerantie: Dit geeft de hoeveelheid elektrische energie aan die de condensator kan opslaan. Filmcondensatoren zijn verkrijgbaar in een breed scala aan waarden, meestal van picofarads (PF) tot microfaraden (μF). Tolerantie specificeert de toegestane afwijking van de vermelde nominale capaciteitswaarde, die vaak krap is voor filmtypen (bijvoorbeeld ± 1%, ± 5%).
• Nominale spanning (DC Working Voltage): Dit is de maximale continue DC -spanning die op de condensator kan worden toegepast zonder de afbraak te riskeren. Het is cruciaal om een ​​condensator te selecteren met een spanningsbeoordeling die de maximale verwachte spanning in het circuit overschrijdt, inclusief eventuele transiënten of spikes, om betrouwbaarheid op lange termijn te garanderen.
• Dissipatiefactor (DF) of Tan A: Deze parameter meet het inherente energieverlies binnen de condensator. Een lagere dissipatiefactor is altijd wenselijk, omdat deze duidt op een hogere efficiëntie en minder zelfverwarming, wat vooral belangrijk is in hoogfrequente of krachtige toepassingen.
• Isolatieweerstand (IR): Dit meet de weerstand van het diëlektrische materiaal tegen lekstroom. Een hoge isolatieweerstand is een kenmerk van kwaliteitsfilmcondensatoren, waardoor minimaal energieverlies door lekkage in de loop van de tijd zorgt.
• Equivalent Series Resistance (ESR): Hoewel meestal zeer laag in filmcondensatoren, is ESR de effectieve weerstand in serie met de condensator die alle verliezen goedeert. Lage ESR is van cruciaal belang voor toepassingen met hoge rimpelstromen, zoals bij het schakelen van voedingen.

De juiste DC -filmcondensator selecteren voor uw project

Het kiezen van de optimale DC -filmcondensator is een genuanceerd proces dat verder gaat dan alleen maar matching capaciteit en spanningsbeoordelingen. Het omvat een diep begrip van de omgeving van de applicatie, elektrische stress en prestatieverwachtingen. Een misstap in selectie kan leiden tot voortijdige falen, circuitstoring of inefficiënte werking. Daarom is een systematische benadering vereist, die de voordelen en beperkingen van verschillende diëlektrische films wegen tegen de specifieke eisen van het project. Deze sectie zal u begeleiden door de kritieke besluitvormingsfactoren, waardoor u met vertrouwen door het selectieproces helpt en ervoor te zorgen dat de component die u kiest niet alleen past bij het schema, maar ook uitblinkt in de werkelijke werking.

Vergelijking van gemeenschappelijke diëlektrische filmtypen

Het type plastic film dat als diëlektricum wordt gebruikt, is de primaire differentiator bij verschillende DC -filmcondensatoren. Elk materiaal biedt een unieke set afwegingen tussen kosten, grootte, elektrische eigenschappen en temperatuurstabiliteit. De volgende tabel biedt een vergelijkend overzicht van de meest voorkomende diëlektrische films die in de industrie worden gebruikt. Deze vergelijking is essentieel voor het maken van een geïnformeerde keuze, omdat het diëlektricum het fundamentele gedrag van de condensator bepaalt.

De onderstaande tabel schetst de belangrijkste verschillen tussen polyester (PET), polypropyleen (PP), polyethyleen naftalaat (pen) en polyfenyleensulfide (PPS) films. Hoewel Polyester bijvoorbeeld een goede balans tussen kosten en prestaties biedt voor DC-toepassingen voor algemene doeleinden, is polypropyleen superieur voor hoogfrequente en krachtige toepassingen vanwege de extreem lage dissipatiefactor. Omgekeerd biedt polyethyleennaftalaat een betere temperatuurstabiliteit dan polyester, waardoor het geschikt is voor meer veeleisende omgevingen.

Deze gedetailleerde vergelijking laat zien dat er geen enkel "beste" diëlektricum is; De keuze is volledig applicatie-afhankelijk. Het begrijpen van deze materiële eigenschappen is een fundamenteel aspect van het werk dat bij elk gerenommeerd is gedaan DC Film Condensatorfabrikant , waar de focus ligt op het matchen van het juiste materiaal met de behoeften van de klant.

Milieu- en operationele overwegingen

Naast de elektrische specificaties speelt de fysieke werkomgeving een cruciale rol in de levensduur en betrouwbaarheid van een DC -filmcondensator. Factoren zoals omgevingstemperatuur, vochtigheid, mechanische stress en soldeeromstandigheden moeten zorgvuldig worden geëvalueerd.

• Temperatuurbereik: Elke condensator wordt beoordeeld voor een specifiek bedrijfstemperatuurbereik. Het is van vitaal belang om ervoor te zorgen dat dit bereik zowel de steady-state bedrijfstemperatuur als mogelijke thermische pieken in de apparatuur omvat. Langdurige blootstelling aan temperaturen buiten de beoordeling zal het leven van de component drastisch verkorten.
• Vochtigheid en harde omgevingen:

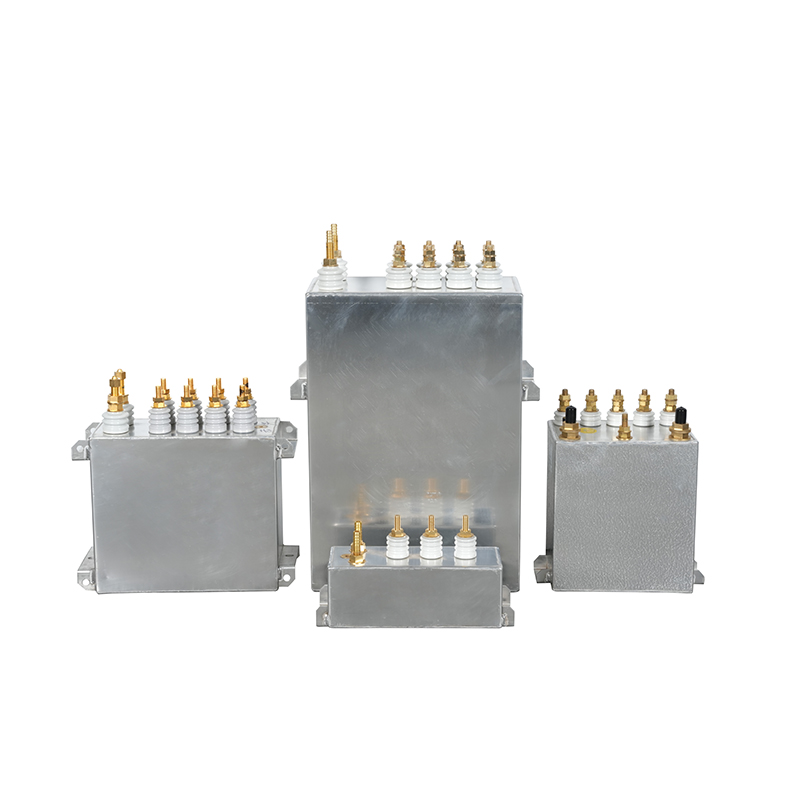

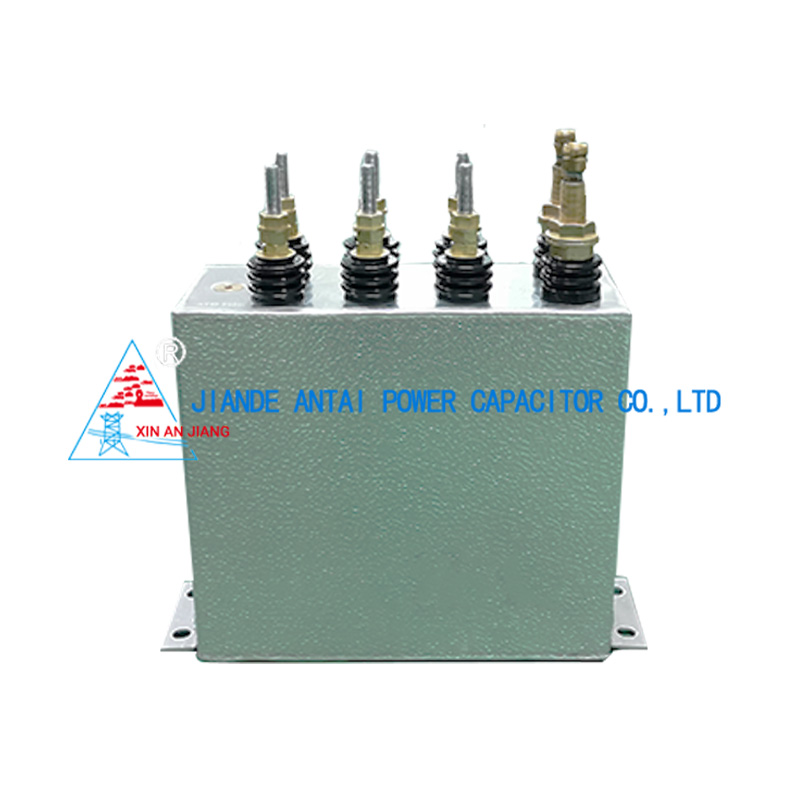

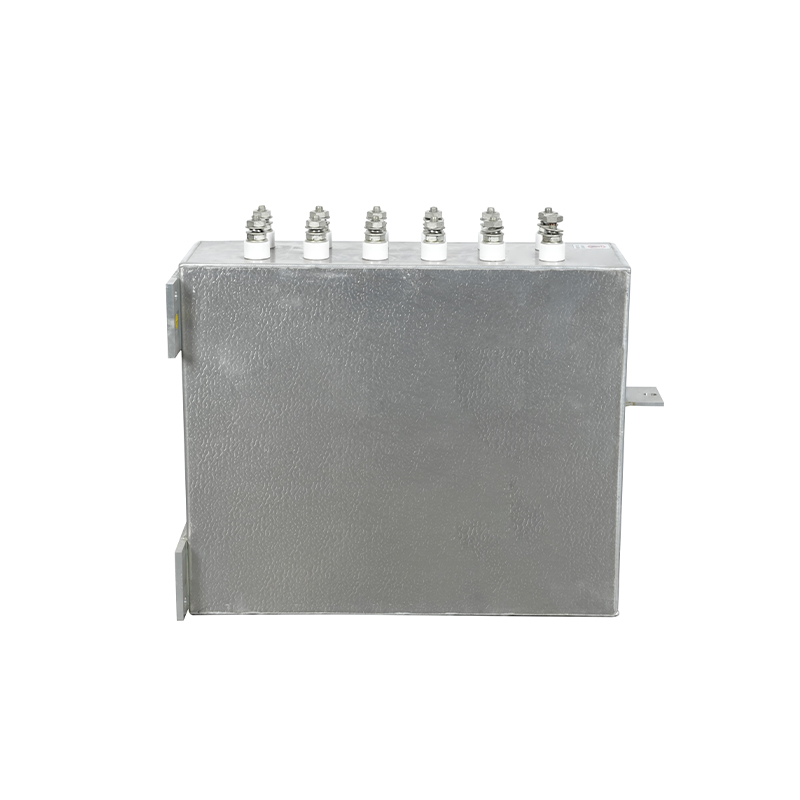

• Voor toepassingen die worden blootgesteld aan hoge vochtigheid of corrosieve atmosferen, zijn condensatoren met robuuste inkapseling (bijv. Epoxyharscoating, hermetisch afgesloten metaalgevallen) nodig om binnendringen van vocht te voorkomen, wat diëlektrische eigenschappen kan afbreken en tot catastrofaal falen kan leiden.
• Mechanische robuustheid: De constructie van de condensator moet bestand zijn tegen de mechanische trillingen en schokken die inherent zijn aan de toepassing ervan. Condensatoren in auto- of ruimtevaartsystemen vereisen bijvoorbeeld speciaal ontworpen leads en interne constructie om breuk te voorkomen.
• Vereisten voor ontvlambaarheid: In veiligheidskritische toepassingen moeten condensatoren mogelijk voldoen aan specifieke ontvlambaarheidsclassificaties (bijv. UL 94 V-0) om de verspreiding van brand te voorkomen in het geval van een componentfalen.

Het vooraf aanpakken van deze overwegingen is cruciaal voor Hoe u een DC Link -filmcondensator kiest Voor langdurige betrouwbaarheid zal het verzekeren van de geselecteerde component consistent in de verwachte levensduur van het eindproduct presteren.

Primaire toepassingen en use cases in moderne elektronica

De unieke combinatie van eigenschappen die worden aangeboden door DC -filmcondensatoren, maakt ze het onderdeel van keuze in een divers spectrum van elektronische systemen. Hun vermogen om hoge spanningen aan te pakken, lage verliezen te vertonen en de stabiliteit te behouden onder verschillende omstandigheden, ontgrendelt functionaliteiten die moeilijk te bereiken zijn met andere condensatortechnologieën. Van de conversie en controle van macht tot de precieze verwerking van signalen, deze condensatoren maken in stilte technologische vooruitgang in verschillende industrieën mogelijk. Deze sectie duikt in de belangrijkste toepassingsgebieden, wat illustreert waarom een ​​diep begrip van dit gebruik van vitaal belang is voor elke ontwerpingenieur of inkoopspecialist die werkt met een DC Film Condensatorfabrikant .

Voeding en conversiesystemen

Misschien is het meest uitgebreide applicatiegebied voor DC -filmcondensatoren binnen Power Electronics. Het zijn fundamentele componenten in schakelmodusvoedingen (SMPS), omvormers, converters en motoraandrijvingen. In deze systemen voeren ze verschillende kritieke functies uit die essentieel zijn voor een efficiënte en stabiele werking.

• DC-Link-condensatoren: In omvormers en converters die DC veranderen in AC of in een andere DC-spanning, bevindt de DC-Link-condensator zich tussen de gelijkrichter en de omvormerstadium. De primaire rol is om de DC -busspanning te stabiliseren door hoge rimpelstromen te absorberen en te leveren, waardoor spanningsschommelingen worden geminimaliseerd. Dit is een veeleisende applicatie die condensatoren met een lage ESR en ESL vereist om de hoge rimpelstromen te verwerken zonder overmatige verwarming.
• Invoer/uitvoerfiltering: Filmcondensatoren worden gebruikt op zowel de invoer- als uitgangsfasen van voedingen om elektromagnetische interferentie (EMI) en hoogfrequente ruis uit te filteren. Dit zorgt voor naleving van de voorschriften van elektromagnetische compatibiliteit (EMC) en biedt schone stroom aan gevoelige stroomafwaartse componenten.
• Snubbercircuits: Gebruikt over schakelapparaten zoals IGBT's en MOSFET's, beschermen snubbercondensatoren deze halfgeleiders door de snelheid van de stijging van de spanning (DV/DT) te beperken en spanningspieken te onderdrukken die optreden tijdens schakelovergangen. Deze applicatie vereist condensatoren met uitstekende zelfherstellende eigenschappen en hoge pulsafhandeling.

Het selectieproces voor Hoogspanning DC -filmcondensatortoepassingen In Power Electronics is met name rigoureus, gericht op pulssterkte, RMS -huidige behandeling en thermisch beheer om niet -aflatende betrouwbaarheid in kritieke infrastructuur te garanderen.

Geavanceerde en nichetoepassingen

Naast mainstream power -elektronica, maken de superieure kenmerken van filmcondensatoren hun gebruik mogelijk in verschillende geavanceerde en nichevelden waar de prestaties niet kunnen worden aangetast.

Hernieuwbare energiesystemen

In fotovoltaïsche omvormers van zonne-energie (PV) en windturbine-converters worden DC-filmcondensatoren gebruikt in het DC-Link-circuit. Ze moeten tientallen jaren betrouwbaar werken onder fluctuerende vermogensniveaus en vaak in uitdagende omgevingscondities. Hun lange levensduur en stabiliteit passen hen perfect bij deze groene energietoepassingen, waarbij onderhoud en vervanging duur en ongewenst zijn.

Elektrische en hybride voertuigen (EV/HEV)

De aandrijflijnen van elektrische voertuigen zijn sterk afhankelijk van hoogwaardige DC-filmcondensatoren. Ze worden gebruikt in de belangrijkste tractie-omvormers die de motoren, in boordladers en in DC-DC-converters aansturen. Hier moeten ze uitzonderlijke prestaties vertonen onder de omgeving met hoge temperatuur en de mechanische integriteit bezitten om constante trillingen te weerstaan. Dit is een belangrijk gebied waar de kwestie van Filmcondensator versus keramische condensator voor hoge frequentie wordt geregeld ten gunste van filmtypen vanwege hun hogere capaciteitsstabiliteit en spanningsbehandeling.

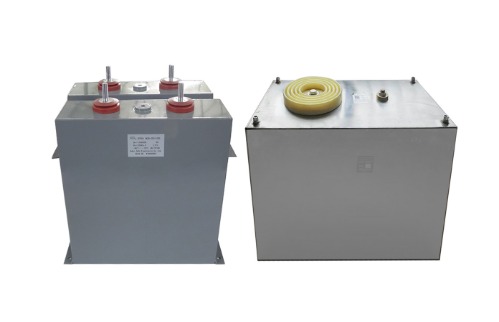

Gepulseerde stroom en medische apparatuur

Toepassingen zoals defibrillatoren, MRI -machines en lasersystemen vereisen condensatoren die in een extreem korte tijd een zeer grote hoeveelheid energie kunnen ontladen. Gespecialiseerde DC -filmcondensatoren, vaak met gemetaliseerde elektrode -ontwerpen, worden ontworpen om te voldoen aan deze intense pulsafvoer eisen veilig en herhaaldelijk.

Voordelen ten opzichte van alternatieve condensatortechnologieën

Bij het ontwerpen van een circuit hebben ingenieurs een keuze bij verschillende condensatortechnologieën, voornamelijk keramisch, elektrolytisch (aluminium en tantalum) en film. Elk heeft zijn plaats, maar DC -filmcondensatoren bieden een dwingende reeks voordelen die hen in tal van scenario's de voorkeursoplossing maken. Het begrijpen van deze voordelen is de sleutel tot het waarderen van hun waardepropositie en rechtvaardigt hun specificatie in ontwerpen waar prestaties, levensduur en veiligheid van het grootste belang zijn. Deze vergelijkende analyse zal benadrukken waarom filmcondensatoren vaak beter presteren dan hun alternatieven en een duidelijkere reden voor hun selectie bieden.

Film versus keramische condensatoren (MLCC's)

Meerlagige keramische condensatoren (MLCC's) zijn populair vanwege hun kleine formaat en uitstekende hoogfrequente respons. Voor veel DC -toepassingen hebben filmcondensatoren echter verschillende voordelen, vooral als het gaat om Filmcondensator versus keramische condensator voor hoge frequentie stroomtoepassingen.

• Capaciteitsstabiliteit: Keramische condensatoren, met name die gemaakt met klasse 2 diëlektrica (zoals X7R, X5R), vertonen een significante verandering van capaciteiten met toegepaste DC bias -spanning en temperatuur. Filmcondensatoren, met name polypropyleen, bieden opmerkelijk stabiele capaciteitswaarden onder verschillende elektrische en omgevingscondities, wat cruciaal is voor timing, filtering en resonerende circuits.
• Spanningsbehandeling: Hoewel hoogspannings-MLCC's bestaan, zijn filmcondensatoren over het algemeen gemakkelijker beschikbaar en kosteneffectief voor hoogspannings-DC-toepassingen (bijvoorbeeld boven 500V). Ze hebben ook geen last van de microfonica en piëzo -elektrische effecten die keramische condensatoren pesten.
• Betrouwbaarheid en faalmodus: Filmcondensatoren staan ​​bekend om hun "zelfherstellende" eigenschap, waar een gelokaliseerd diëlektrisch afbraak de omringende metallisatie verdampt, de fout isoleert en de condensator kan blijven functioneren. Keramische condensatoren kunnen een kortsluiting mislukken, wat catastrofaal kan zijn voor het circuit.

Film versus elektrolytische condensatoren

Aluminium elektrolytische condensatoren worden vaak gekozen voor hun hoge capaciteit per volume en kosteneffectiviteit. Desalniettemin overtreffen filmcondensatoren ze in verschillende belangrijke gebieden, waardoor het gebruik ervan in meer veeleisende toepassingen wordt gebruikt.

• Levensduur en levensduur: Elektrolytische condensatoren hebben een beperkte levensduur, vaak gekwantificeerd in duizenden uren, omdat hun elektrolyt geleidelijk uitdroogt. Filmcondensatoren, die geen vloeibare elektrolyt hebben, hebben een uitzonderlijk lange operationele levensduur, meestal van meer dan 100.000 uur, en zijn niet op dezelfde manier onderworpen aan slijtage-mechanismen.
• Elektrische prestaties: Filmcondensatoren hebben een veel lagere equivalente seriesweerstand (ESR) en lagere dissipatiefactor over een breed frequentiebereik. Dit maakt ze enorm efficiënter in toepassingen met hoge rimpelstromen, het verminderen van warmteopwekking en het verbeteren van de algehele systeemefficiëntie.
• Polariteit en betrouwbaarheid: Elektrolytische condensatoren zijn gepolariseerd, wat betekent dat ze moeten worden verbonden met de juiste DC -polariteit of ze zullen falen. Filmcondensatoren zijn niet-gepolariseerd, vereenvoudigen de installatie en elimineren het risico van onjuiste polarisatiestoring. Bovendien maakt de robuuste constructie van filmcondensatoren ze minder vatbaar voor shock en trillingen.

Deze analyse onderstreept waarom voor Long Life DC Power Film condensator Vereisten, zoals in industriële automatisering of infrastructuur voor hernieuwbare energie, filmtechnologie is de ondubbelzinnige keuze boven elektrolytica.

Zorgen voor betrouwbaarheid en langetermijnprestaties

Het specificeren van een hoogwaardige DC-filmcondensator is slechts een deel van de vergelijking voor een succesvol ontwerp. Zorgen voor de betrouwbaarheid van de beoogde levensduur van het product vereist zorgvuldige aandacht voor het ontsporen, installeren en operationele omstandigheden. De inherente robuustheid van filmcondensatoren kan worden aangetast door onjuist gebruik, wat leidt tot veldfalen die gemakkelijk hadden kunnen worden voorkomen. Dit gedeelte schetst best practices en belangrijke overwegingen voor het maximaliseren van de prestaties en levensduur van deze componenten in uw elektronische systemen. Het volgen van deze richtlijnen is een praktijk die wordt verdedigd door elk gerenommeerd DC Film Condensatorfabrikant en is essentieel voor het bouwen van duurzame en betrouwbare producten.

De kritische praktijk van spanning en temperatuur die ontgrendelen

Derating is de praktijk van het bedienen van een component onder de maximale nominale limieten om de betrouwbaarheid te verbeteren en de levensduur te verlengen. Voor DC -filmcondensatoren zijn de twee meest kritische parameters om te spanning spanning en temperatuur.

• Spanning derating: Het is een standaard en een sterk aanbevolen praktijk om een ​​afgeleid factor van ten minste 20% toe te passen op de DC -spanning van de condensator. Een condensator met beoordeeld voor 100V DC mag bijvoorbeeld niet worden onderworpen aan continue spanningen boven 80V in de toepassing. Deze marge is verantwoordelijk voor spanningstransiënten, spikes en langdurige diëlektrische slijtage, waardoor de kans op diëlektrische afbraak aanzienlijk wordt verminderd.
• Temperatuur Derating: Evenzo moet de condensator worden bediend bij een temperatuur ver onder de maximale nominale temperatuur. Het behouden van de kerntemperatuur van de condensator (die omgevingstemperatuur is plus interne verwarming van rimpelstroom) ten minste 10-20 ° C onder de maximale beoordeling kan de operationele levensduur dramatisch verhogen. Als vuistregel verdubbelt de levensverwachting van een filmcondensator voor elke 10 ° C -vermindering van de bedrijfstemperatuur ongeveer.

Inzicht in en implementeren Hoe u een DC -filmcondensator voor falen maakt deel uit van een robuust kwaliteitsborgingsproces, maar het voorkomen van falen door voorzichtige dreating is een veel effectievere strategie.

Handeling, opslag- en soldeeringsaanbevelingen

Fysieke behandelings- en assemblageprocessen kunnen ook van invloed zijn op de prestaties van filmcondensatoren. De richtlijnen van de fabrikant zijn van het grootste belang.

• Mechanische stress: Vermijd het onderwerpen van het condensatorlichaam en vooral de leidingen tot overmatige buigen of mechanische stress. Voor radiale loodcondensatoren moeten de kabels niet dichterbij worden gebogen dan een gespecificeerde afstand (bijvoorbeeld 3-5 mm) van de inkapseling om het interne contact te voorkomen.
• Opslagomstandigheden: Filmcondensatoren moeten worden opgeslagen in een koele, droge omgeving. Hoewel ze minder hygroscopisch zijn dan MLCC's, is langdurige blootstelling aan hoge luchtvochtigheid nog steeds ongewenst. Voor oppervlaktemontageapparaten is het van cruciaal belang om de instructies van de fabrikant van de fabrikant (MSL) (MSL) van de fabrikant te volgen om "popcorning" te voorkomen tijdens het uitladeren van reflow.
• Solderprofielen: Houd zich strikt aan de aanbevolen soldeertemperatuur en tijdsprofielen in het gegevensblad van de fabrikant. Overmatige hitte tijdens golf- of reflow -solderen kan de interne structuur beschadigen en de plastic film diëlektrisch smelten, de prestaties van de condensator permanent afbreken.
