Gesmolten condensatoren hebben uitgelegd: worteloorzaken, preventietips en fixes

Wat zijn gesmolten condensatoren en waarom ze ertoe doen

Gesmolten condensatoren zijn condensatoren die fysiek vervormd,, gelekt of gedeeltelijk gesmolten zijn vanwege overmatige warmte, elektrische spanning of langdurige overbelasting. In elektronische circuits bewaren en geven condensatoren elektrische energie, filterruis en stabilisatie van spanning op. Wanneer ze falen door te smelten, kunnen de gevolgen variëren van verminderde prestaties tot het voltooien van apparaatfout.

Hoe gesmolten condensatoren optreden

• Oververhitting : Aanhoudende hoge temperaturen verzachten of vervormen de condensatorbehuizing, vooral in slecht geventileerde apparaten.
• Elektrische overbelasting : Het toepassen van spanning boven de nominale waarde versnelt de interne verwarming en materiaalafbraak.
• Langdurige stress : Continue werking in de buurt van maximaal nominale capaciteit verkort de levensduur.

Typische tekenen van gesmolten condensatoren

• Uitpuilende of vervormde behuizing
• Zichtbaar gesmolten plastic of gelekte elektrolyt
• Brandsporen in de buurt van condensatorterminals
• Ongewoon zoemen, flikkeren of instabiliteit op het apparaat

Waarom gesmolten condensatoren ertoe doen

• Elektrische veiligheid : Gesmolten condensatoren kunnen kortsluiting, waardoor vonken of brandgevaren worden veroorzaakt.
• Apparaatbetrouwbaarheid : Een enkele mislukte condensator kan het hele circuit destabiliseren.
• Reparatiekosten : Het negeren van vroege tekenen kan leiden tot schade in omliggende componenten.

Condensatorparametervergelijking: gezond versus gesmolten

Inzicht in gesmolten condensatoren: oorzaken, preventie en oplossingen

Gesmolten condensatoren zijn een veel voorkomend punt in elektronische circuits, vaak veroorzaakt door overmatige warmte, spanningsstress of omgevingsfactoren. Om de levensduur van elektronische apparaten te verlengen en dure reparaties te voorkomen, is het belangrijk om te begrijpen waarom condensatoren smelten, hoe dit te voorkomen en welke oplossingen beschikbaar zijn.

Oorzaken van gesmolten condensatoren

• Oververhitting door slechte ventilatie : Beperkte luchtstroom in apparaten kan ervoor zorgen dat warmte zich ophoopt, waardoor de behuizing van de condensator wordt verzacht. Langdurige werking in omgevingen boven 40 ° C versnelt de afbraak.
• Buitenspanningsbeoordelingen : Spanning toepassen voorbij het maximale verhoogt van de condensator verhoogt de interne spanning, wat leidt tot overmatige lekstroom en gelokaliseerde verwarming.
• Hoge rimpelstroom : Rimpelstroom voorbij de nominale limiet produceert extra warmte, veel voorkomend aan voeding circuits die een juiste filtering missen.
• Materiële afbraak in de tijd : Elektrolytdrogen, isolatieafbraak en afdichtingsschade kan leiden tot smelten onder belasting.

Preventie van gesmolten condensatoren

Oplossingen voor gesmolten condensatoren

• Inspectie en diagnose : Gebruik een multimeter- of ESR -meter om de prestaties te bevestigen en te controleren op omringende warmteschade.
• Veilige verwijdering : De condensator volledig ontladen voor desolding; Vermijd oververhitting van de PCB.
• Vervanging : Kies condensatoren met gelijke of hogere spanning en temperatuurbeoordelingen, met hogere tolerantie van rimpelstroom voor vermogenscircuits.
• Validatie na de reparatie : Testspanningsstabiliteit en rimpelonderdrukking, monitor de temperatuur tijdens de vroege werking.

Hoe je gesmolten condensatoren effectief kunt diagnosticeren

Diagnose gesmolten condensatoren Vereist zowel visuele inspectie als elektrische testen om de afbraak van prestaties te bevestigen. Vroege detectie kan verdere circuitschade voorkomen en de reparatiekosten verlagen.

Stap 1: Visuele inspectie

• Controleer op fysieke vervorming : Uitpuilende tops, kromgetrokken behuizing of gesmolten plastic duiden op oververhitting.
• Zoek naar lekkage of brandstekens : Gelekte elektrolyt of verduisterde PCB -gebieden suggereren ernstig falen.
• Beoordeel nabijgelegen componenten : Warmte van een gesmolten condensator kan weerstanden, diodes of IC's beschadigen.

Stap 2: Elektrische testen

• Capaciteitsmeting : Vergelijk de gemeten waarde met de nominale capaciteit. Een vermindering van meer dan 20% is een teken van verslechtering.
• Equivalent Series Resistance (ESR) Controle : Hoge ESR verhoogt het genereren van warmte en vermindert de efficiëntie.
• Lekstroomtest : Overmatige lekkage duidt op interne afbraak.

Stap 3: Incircuit versus niet-circuit testen

• Omcirkelen : Sneller, maar andere componenten kunnen de lezingen beïnvloeden.
• Gedwongen circuit : Nauwkeuriger, aanbevolen voor kritieke circuits.

Diagnostische parametervergelijking

Stap 4: de fout bevestigen

• Als zowel fysieke als elektrische tests afwijkingen bevestigen, vervangt u de condensator.
• Voor borderline -gevallen, monitor de temperatuur tijdens de werking om trends in de vroege storing te vangen.

Preventietips om gesmolten condensatoren te voorkomen

Voorkomen gesmolten condensatoren is essentieel om de stabiliteit, veiligheid en levensduur van elektronische systemen te waarborgen. Door de bedrijfsomstandigheden te controleren, kwaliteitscomponenten te selecteren en de best practices te volgen, kunt u het risico op falen van condensator aanzienlijk verminderen.

1. Gebruik hoogwaardige condensatoren

Het kiezen van condensatoren bij betrouwbare fabrikanten is de eerste stap naar preventie. Met meer dan 40 jaar ervaring, Jiande Antai Power Capacitor Co., Ltd . gespecialiseerd in inductie verwarming en smeltende condensatoren , DC -filtercondensatoren , En hoogspanningscondensatoren . Hun ISO9001- en CE -gecertificeerde producten zorgen voor consistente prestaties onder veeleisende omstandigheden.

2. Handhaaf veilige bedrijfstemperaturen

• Houd de omgevingstemperatuur onder 40 ° C voor de meeste toepassingen; Idealiter rond 25 ° C.
• Gebruik koellichamen, koelventilatoren of ventilatieopeningen om de warmtedissipatie te verbeteren.
• Vermijd het plaatsen van condensatoren in de buurt van componenten met een hoog verwarming.

3. Spanning en stroomafleiding

• Bedienen condensatoren bij 70-80% van hun maximaal nominale spanning voor een langere levensduur.
• Houd Ripple Current van binnen 80% van de nominale capaciteit om interne verwarming te voorkomen.

4. Regelmatig onderhoud en inspectie

• Voer jaarlijkse cheques uit voor Capaciteit, ESR en fysieke conditie .
• Vervang condensatoren die uitpuilende, smelten of hoge ESR -waarden vertonen voordat het totale falen optreedt.

5. Milieubescherming

• Vermijd blootstelling aan vocht, corrosieve gassen of stofophoping.
• Gebruik voor omgevingen met een hoge vochtigheid condensatoren met vochtbestendige ontwerpen.

Technische parameterrichtlijnen voor preventie

Jiande Antai Power Capacitor Co., Ltd . Biedt niet alleen krachtige condensatoren, maar biedt ook aanbiedingen Aangepaste oplossingen voor specifieke industriële behoeften. Met geavanceerde productieapparatuur, geïmporteerde grondstoffen en een bekwaam R & D -team zorgt het bedrijf ervoor dat zijn producten voldoen aan de hoogste kwaliteits- en veiligheidsnormen. Door de selectie van kwaliteitscomponenten te combineren met de juiste gebruikspraktijken, kunt u effectief gesmolten condensatoren voorkomen en zorgen voor de betrouwbaarheid op lange termijn.

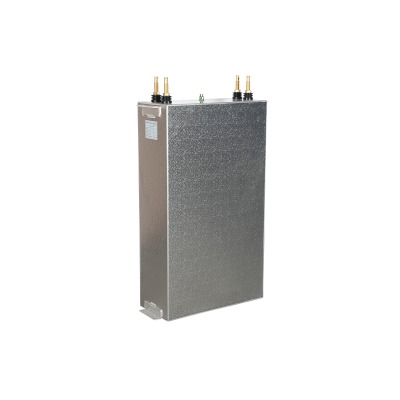

4,0kV 600Hz inductieovens Water gekoelde condensatoren
